住建部颁发了《给水用高性能硬聚氯乙烯管材及连接件》行业标准，作为PVC管材行业的最新标准，这与以往PVC管材相比有哪些不同之处，成为了业内最好奇的地方。
PVC-UH较PVC-U名称上多了H，意为High高性能，而高性能体现在哪里？
高性能硬聚氯乙烯（PVC-UH）给水管材采用聚氯乙烯高分子材料，添加必要的助剂，MRS≥25Mpa经挤出加工成型，它作为一种新型创新的供水管材，在传统PVC-U管材及PVC-M管材的基础上提高了产品的力学性能、改进了管材连接方式。
（1）PVC-UH供水管材是通过改善聚氯乙烯分子链结构，使产品具有强度高、承压高、环刚度，有较好的内外压，适合管廊内架设铺装，韧性好、模量高、收缩性小，具有45%以上的环柔性能，具有较好的耐冲击性能，适合管廊内温度变化带来的材料应力释放；选用内置式塑料检查井，具有高压密封性能，确保管道系统性密封；安装方便施工快，维护成本低的优势；管道系统设计寿命≥50年，具有投资低、高性价比的优势。
（2）执行标准
CJ/T493-2016
（3）适用范围
水利工程，工业供水工程，城市管网建设项目
（4）产品优势
PVC-UH管材除具有PVC-M及PVC-U管材的质轻，耐腐蚀、水力性能好、机械强度高、施工方便、抗冲击性能、耐环境开裂性能优异外还具有以下优点：
1连接可靠，增加了一体式胶圈连接方式，减少了泄露的可能性，从而降低维护成本。
2韧性更好，提高了管材的韧性，对地质沉降的适应性更好。
3提高了力学性能，保证管道运行的稳定性。
（5）技术要求
|
项目 |
技术指标 |
|
密度/(kg/m3) |
1350~1460 |
|
维卡软化温度/℃ |
≥80 |
|
纵向回缩率/（%） |
≤5 |
|
二氯甲烷浸渍试验（15℃，15min） |
表面变化不劣于4N |
|
落锤冲击试验（0℃）TIR/（%） |
TIR≤5 |
|
静液压强度 |
无破裂，无渗漏 |
|
系统适用性（连接密封试验、偏角试验、负压试验） |
无破裂、无渗漏 |
卫生性能
卫生性能符合GB/T 17219-1998 《生活饮用水输配水设备及防护材料的安全性评价标准》及卫计委《生活饮用水输配水设备及防护材料卫生安全评价规范》的要求。

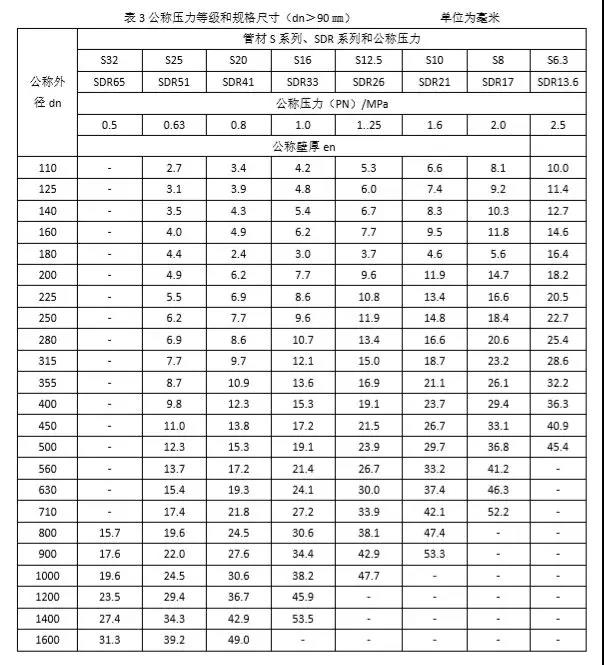

（6） 规格型号
（6）PVC管件系列
PVC管件连接可靠，具有良好的系统密封性，韧性更好，抗冲击性能高，通过材料改性，提高了材料的韧性。抗冲击性能高，并有效提高了抗水锤能力。提高了力学性能，保证管道运行的稳定性，提高了材料的最小要求强度，承压强度高。
PVC-UH给水管材与PVC-U的对比
1.不一样的混配料，原料分级更严格，PVC-UH生产原料必须通过定级，不得加入铅盐稳定剂，杜绝了掺假和以次充好的行为。生产PVC-UH管材的材料应为通过定级的混配料，基本物性符合美国ASTM标准。
PVC-UH管材的密度、维卡软化温度、纵向回缩率、二氯甲烷浸渍试验、落水冲击、静液压强度等技术要求参照ISO 1452-2标准进行编制，较国标PVC-U管材的性能指标要求更高；表2列出了ISO 1452-2与美国PVC管材技术指标要求的对比，可以看出，美国标准中对PVC管材的柔韧性及每根管材的耐压性能都有严格的要求，为了更好地保证管材产品质量的稳定性，PVC-UH管材参考美国PVC管材的标准，增加了压扁试验和整管水压性能，从产品生产过程中管控每根管材的产品质量。
2、压扁试验
压扁试验是将样品水平放置于两个平行平板之间，在平板垂直方向对试样施加压力，直到两个平板之间的距离达到管材外径的40%停止加压，将加载的压力移除，检查试样的外观。该试验操作简单方便，可以在管材下线后较短的时间内检测出管材产品的柔韧性和在外力作用下管材的耐变形能力和复原能力，是产品质量监测很好的一种检测手段。
3、整管水压性能
参照美国AWWA C900和AWWA C905规定了管材的整管水压检测试验，每支管材以其2倍的公称压力做整管水压试验，维持至少5s，管材及承口应无破裂无渗漏。管材部分与扩口部分都要进行压力测试。该试验保证了每根下线的管材(包括承口部分)的质量，实现了管材的过程检验和实时监控。
4、管材承口结构特点
目前，PVC-U管材及其他类型的管材承口均采用后置式胶圈结构，即胶圈在管材安装前进行。这种结构在管材安装过程中极易产生胶圈错位、变形，以致管道连接处漏水。

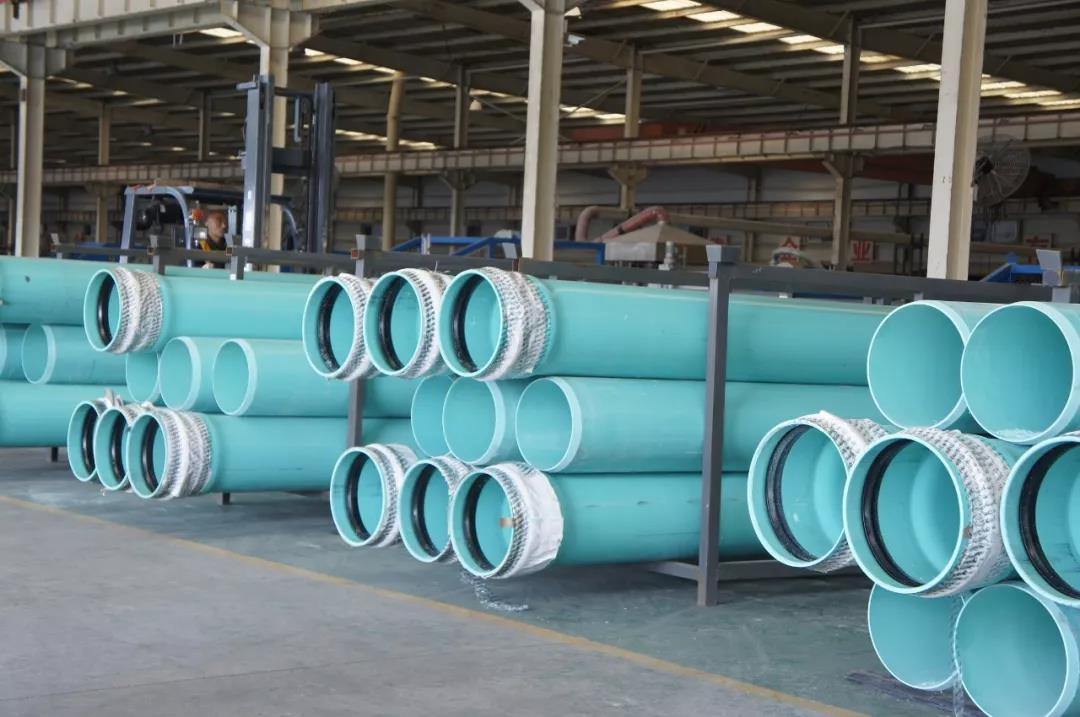

PVC-UH管材采用一体成型的钢骨架密封圈承口结构，安装快捷方便，并且避免了后置胶圈在安装中扭曲、变形、错位等问题，保证了安装质量和连接的密封性；并且，管材的插口端有插入深度标记。
5.大口径规格，相比PVC-U管材口径为1米，PVC-UH管材口径扩大到1.6米，口径的变大能满足现代城市发展带来的更大流量需求
6、高于国标的检测，静液压试验参数标准，比PVC-U国标更高，每一根管材都进行在线水压测试，保证了每根管材的出厂质量。PVC-UH新增管材压扁试验并提高静液压试验条件，管材性能大大提升。
7、独有的连接方式，PVC-UH管材采用与传统PVC-U不同的连接配件，如钢骨架一体成型胶圈和全塑管件。
一体成型的钢骨架密封圈承口结构，连接更稳定：与后置胶圈不同，PVC-UH管材采用一体成型的钢骨架密封圈承口结构，避免了管材安装过程中胶圈错位、变形、移动等隐患。
全塑连接件：解决了大口径PVC管材全塑连接的问题。PVC-UH管道系统引入全塑连接件，实现管件与管材同寿命，真正实现以塑代钢。
PVC-UH管材及连接件在南水北调中的应用
1 PVC-UH管材的应用

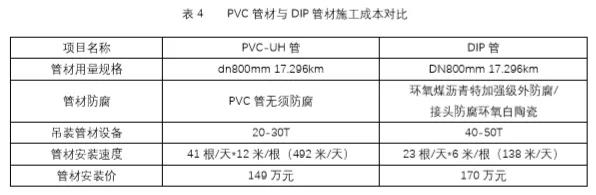

与其他管材相比，PVC管材具有明显的性能优势和施工成本优势，以南水北调衡水饶阳支线dn800的PVC管材为例，表3为PVC管材与DIP管材的技术参数对比，表4为PVC管材与DIP管材的施工成本对比。

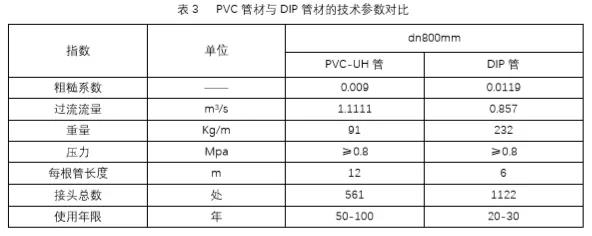

表3 PVC管材与DIP管材的技术参数对比
从表3中可以看出PVC管材在输水领域应用的性能优势。从表4中可以看出，PVC管材具有明显的施工便捷性和施工成本较低的优点，17.296km的dn800的管材施工安装费用PVC管材较DIP管材节省21万元。图5为南水北调衡水饶阳支线dn800mm PVC管材施工现场图示。
2大口径PVC-UH管材连接件的应用
大口径PVC-UH管材连接件的开发有效解决了管道连接的腐蚀问题，目前已成功应用于南水北调河北省衡水饶阳支线，并成功完成整个管道系统的现场打压和通水运行，连接件的主要应用情况如下：
2.1双承口弯头
PVC管材的借转角度为1.5度，在有一定角度转弯时需要安装双承口弯头，该项目使用的双承口弯头包括6°、11.25°、18°、22.5°、30°、45°。
2.2双承口鞍形三通
在打压过程中，若管道中有未排除的空气，当空气被压缩，可能会导致管道爆管。故在：PVC管道打压测试时，一定要有排气措施。本项目采用双承口鞍形三通接排气阀的排气措施，。
2.3双承口套筒
双承口套筒可用于破损管道维修，管道合拢等方面，安装方便、灵活、快捷。管道维修示意如图8所示。安装过程中，双承口套筒可实现在管道外壁左右滑移，便于维修安装。本项目在管道安装中，采用双承口套筒解决了管材连接中承插口转换的问题。
2.4法兰承口接头
法兰承口接头可用于管道与阀门的连接。
结论
PVC-UH管材及连接件行业标准CJ/T 493-2016参照国际标准和美国标准进行编制，明确规定了管材混配料的分级要求和物性要求；与PVC-U管材相比，提高并增加了管材的性能指标要求；PVC-UH管材采用一体成型的钢骨架密封圈承口结构，保证了连接可靠性和密封性；大口径PVC-UH管材连接件的开发和应用，有效解决了大口径PVC连接件的腐蚀和泄漏问题，可实现整个管道系统50年以上的使用寿命。PVC-UH管材及连接件产品标准的制定，有利于我国PVC管道行业的质量提升，促进PVC管道在我国的持续、稳定、快速发展。
